启动用PTC热敏电阻器

发布时间:2011-04-28 11:04:51 访问次数:1182

    该产品具有无触点、噪音低、可靠性高、寿命长等特点,不同的特性,结构用以保证不同的整机设计要求。
1.冰箱的压缩机启动用PTC热敏感电阻器
冰箱的压缩机由单相感应电动机驱动。电机启动时,既要克服本身的惯性,又要克服负载——高压制冷剂的反作用力,需要保证较大的启动电流,为此,通常要采用带PTC热敏电阻器的启动电路(原理图见图一)。
2.变频空调启动用PTC热敏电阻器
变频空调启动时,电压经PTC元件加到整流滤波电路上,对电容器平稳充电至设定值,功率模块IPM开始工作,将输入的直流电压逆变为三支交流电加到三相交流电机绕组上,使电机正常运转。同时电容器充电至设定值后,经IPM输出一直流电压至继电器吸合开关K,PTC元件被端接,暂停工作(见图二)。
主回路中串接PTC元件的目的在于:避免在通电初期,整流滤波电路直接承受大电流的冲击,造成储能元件受损。即PTC元件在通电初期起一个缓冲与保护的作用。此外,若继电器失效(无法正常吸合)时,PTC元件通电后成为高阻态,可对电路进行保护。

1.MZ91及MZ92正温度系数热敏电阻器是根据特定用途设计制造的。因此,只能使用于规定的场合。
2.MZ91及MZ92正温度系数热敏电阻器应在本标准规定的条件下工作。否则,由于使用不当,将导致产品性能下降,甚至损坏失效。
(1).使用时,工作电压及突入电流不得超过参数表中的规定;
(2).请勿在超过规定的工作温度范围下使用;
(3).请勿在腐蚀性、挥发性、易燃性、还原性气氛环境和靠近水、盐、油的场合以及真空、低气压、高气压条件下使用。
3.MZ91及MZ92正温度系数热敏电阻器周围之相关联的器件及材质(如基板、接插件、开关、保险等)的设计选用,其负荷能力能够满足该热敏电阻器工作时的突入电流、稳态电流的要求。
4.MZ91及MZ92正温度系数热敏电阻器在工作时要产生热能,所以,周边的器件及材质的设计选用,应考虑能承受该热能而不致受损。
5.如果要同时使用两个或两个以上热敏电阻器,请采用并联方式。
6.MZ91及MZ92正温度系数热敏电阻器应在应在-10——+40℃温度内,相对湿度低于80%的条件下贮存,并避免温度骤变,阳光直射,腐蚀气氛,粉尘环境及机械力的破坏。

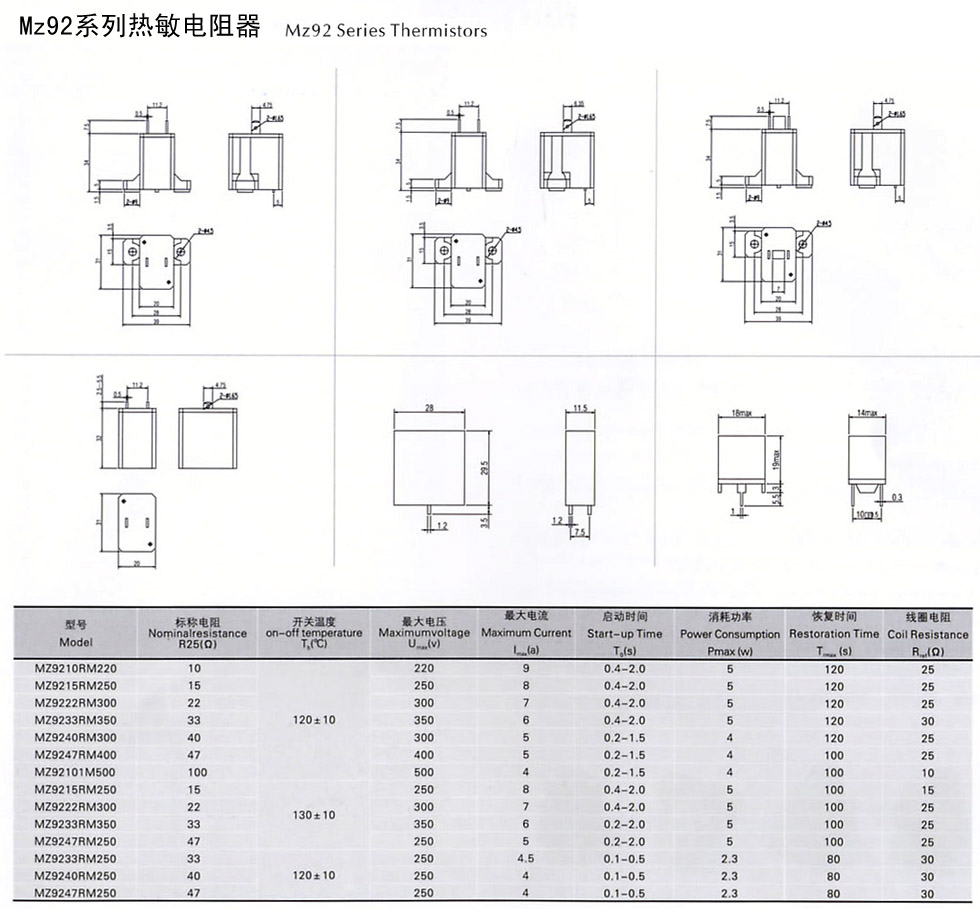

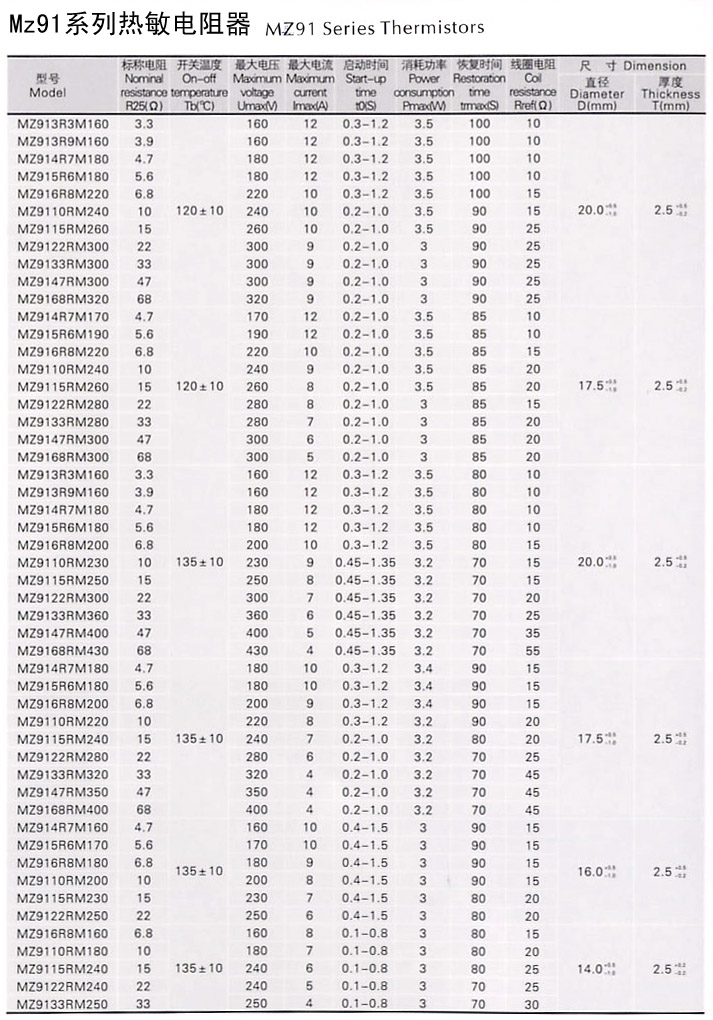

     请点击查看Mz92系列热敏电阻参数列表     请点击查看Mz91系列热敏电阻参数列表
